Pompa ciepła: bufor szeregowo, równolegle czy wcale? Kompletny poradnik wyboru

Wybór schematu hydraulicznego to nie tylko kwestia „rurek”. To decyzja, która wpłynie na rachunki za prąd, żywotność sprężarki oraz Twój komfort cieplny. Zanim podpiszesz umowę z instalatorem, dowiedz się, która konfiguracja najlepiej sprawdzi się w Twoim domu.

1. Po co w ogóle bufor w instalacji z pompą ciepła?

Zanim przejdziemy do sposobu łączenia, warto przypomnieć, dlaczego bufor jest ważny. Pełni on trzy główne funkcje:

• Zapewnienie przepływu: Gwarantuje pompie odpowiednią ilość wody do procesu odmrażania parownika (defrost).

• Zwiększenie zładu wody: Zapobiega tzw. taktowaniu (zbyt częstemu włączaniu i wyłączaniu się pompy), co drastycznie wydłuża jej życie.

• Sprzęgło hydrauliczne: Pozwala na współpracę dwóch różnych obiegów (np. pompy i starych grzejników).

2. Bufor szeregowy – król efektywności

W tym układzie bufor jest wpięty bezpośrednio w jedną rurę (zazwyczaj powrotną). Cała woda z instalacji przepływa przez pompę ciepła.

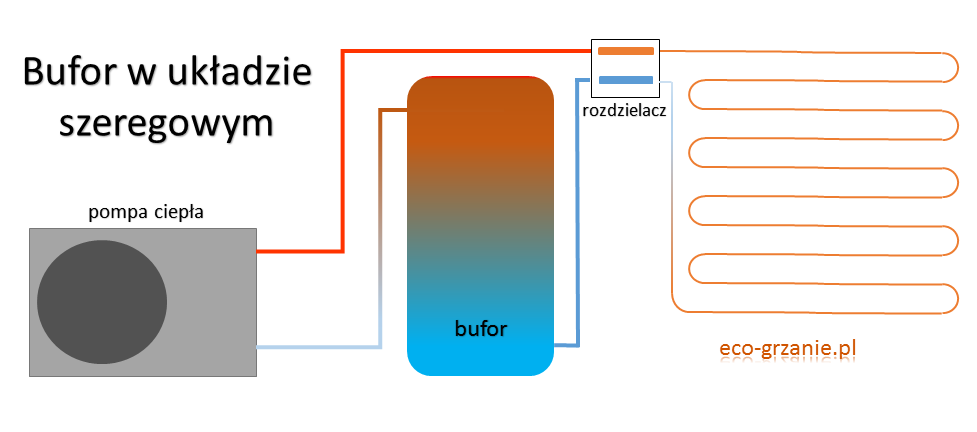

Ten schemat przedstawia podłączenie bufora szeregowo. Jest to rozwiązanie dedykowane przede wszystkim nowoczesnym instalacjom opartym w 100% na „podłogówce”.

Kluczowe elementy na schemacie:

• Pompa ciepła: Woda płynie bezpośrednio z pompy do rozdzielacza ogrzewania podłogowego.

• Bufor na powrocie: Zbiornik jest wpięty w rurę powrotną (niebieska linia), zwiększając ilość wody w układzie niezbędną do odmrażania parownika.

• Rozdzielacz: Zarządza przepływem na poszczególne pętle ogrzewania.

• Brak dodatkowej pompy: Całość napędza pompa wbudowana w jednostkę wewnętrzną pompy ciepła, co obniża zużycie prądu.



Dla kogo? Głównie dla nowych domów z ogrzewaniem podłogowym w całości lub większości.

Zalety:

• Najwyższa sprawność (COP): Pompa pracuje na najniższych możliwych parametrach.

• Zapewnienie zładu wody na defrost.

• Prostota: Brak dodatkowej pompy obiegowej (mniejsze zużycie prądu).

• Niższy koszt instalacji.

Wady:

• Wymaga, aby większość pętli podłogówki była zawsze otwarta (brak możliwości pełnego sterowania termostatami w każdym pokoju).

• Wymaga zapewnienia odpowiednich przepływów dla pompy ciepła.



3. Bufor równoległy – bezpieczeństwo i elastyczność

Tutaj bufor działa jak rozdzielacz (sprzęgło). Pompa ciepła „ładuje” bufor, a oddzielna pompa obiegowa odbiera z niego ciepło na dom. Jeśli już bufor równolegle to w układzie 3T, to dobry kompromis między układem cztero-rurowym a szeregowym, zapewniające minimalne podmieszanie w prawidłowo wyregulowanym układzie hydraulicznym.

W takim układzie warto umieścić czujnik temperatury w środkowej części bufora lub na 1/4 jego wysokości od dołu. Dzięki temu pompa będzie precyzyjnie kontrolować temperaturę w zbiorniku, co zapobiegnie zaciąganiu niedogrzanego czynnika do wylotu instalacji. Do tego typu rozwiązań szczególnie wskazane są wąskie i wysokie bufory o pojemności powyżej 300 litrów – ich konstrukcja oraz duży zład wody pozwalają na uzyskanie stabilnego, warstwowego rozkładu temperatur.

Na powyższym schemacie przedstawiono podłączenie bufora w układzie równoległym 3T. Jest to rozwiązanie często stosowane w modernizowanych instalacjach (np. przy wymianie kotła węglowego na pompę ciepła).

Co widzimy na schemacie?

• Pompa ciepła (po lewej) zasila bufor, tworząc pierwotny obieg grzewczy.

• Bufor pełni rolę sprzęgła hydraulicznego, stabilizując przepływy.

• Dodatkowa pompa obiegowa (za buforem) odpowiada za tłoczenie ciepłej wody do odbiorników – w tym przypadku grzejników.

• Układ 3T pozwala na sprawne mieszanie czynnika i zapewnia bezpieczny powrót wody do pompy ciepła, co jest niezbędne do poprawnego przeprowadzenia procesu odmrażania (defrost).



Dla kogo? Idealny do domów modernizowanych, gdzie mamy mieszankę grzejników i podłogówki lub gdy chcemy mieć pełną kontrolę nad każdą strefą w domu.

Zalety:

• Niezależność: Pompa ciepła zawsze ma zapewniony wymagany przepływ, niezależnie od tego, czy zamkniesz wszystkie grzejniki w pokojach.

• Bezpieczeństwo: Najbezpieczniejszy układ dla samej pompy ciepła – minimalizuje ryzyko błędów przepływu.

Wady:

• Niższy COP: Przy braku odpowiedniej regulacji pompy wtórnej (obiegowej), wewnątrz zbiornika dochodzi do nadmiernego podbierania wody z bufora. Zjawisko to wymusza na pompie ciepła pracę z wyższą temperaturą zasilania (zazwyczaj o 2-5°C), co przekłada się na wzrost rachunków za prąd o kilka procent. Można temu jednak skutecznie zapobiec, stosując czujnik temperatury bufora, który pozwoli automatyce pompy precyzyjnie zarządzać produkcją ciepła.

• Wymaga dodatkowej pompy obiegowej.



4. A może bez bufora?

To rozwiązanie kusi niską ceną, ale jest ryzykowne. Można je zastosować tylko wtedy, gdy mamy 100% ogrzewania podłogowego, brak termostatów na pętlach i bardzo duży zład wody w rurach. W każdym innym przypadku brak bufora to proszenie się o błędy przepływu i szybkie zużycie urządzenia.

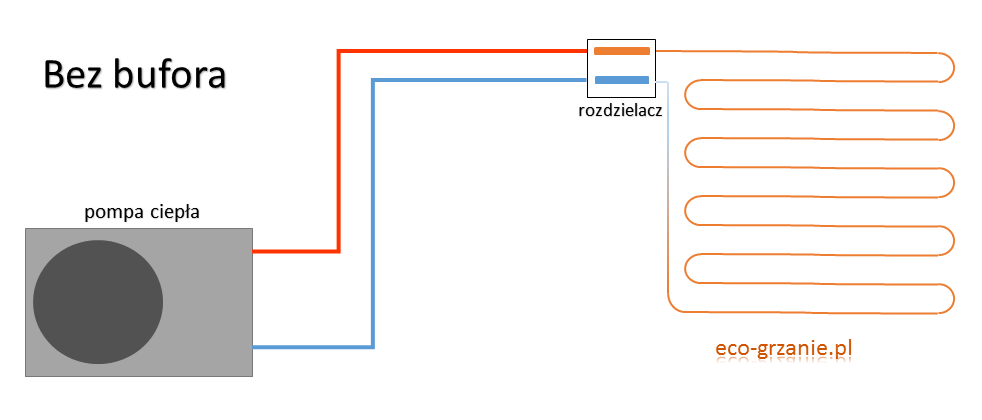

Na powyższym schemacie widzimy układ bez bufora, w którym pompa ciepła jest połączona bezpośrednio z rozdzielaczem ogrzewania podłogowego.

Co warto wiedzieć o tym rozwiązaniu?

• Brak pośredników: Czynnik grzewczy trafia prosto do pętli ogrzewania podłogowego.

• Wymagana stabilność: Cały zład wody niezbędny do poprawnej pracy pompy (i procesu defrost) musi znajdować się bezpośrednio w rurach podłogówki.

• Ryzyko przepływu: W tym układzie nie wolno stosować termostatów odcinających przepływ w poszczególnych pokojach – instalacja musi być zawsze „otwarta”, aby nie doprowadzić do błędu przepływu i zatrzymania pompy.



Tabela porównawcza: Co wybrać?

5. Układ z zaworem nadmiarowo-upustowym (bez bufora)

To rozwiązanie dla osób, które chcą zrezygnować z bufora, ale posiadają termostaty na pętlach ogrzewania podłogowego. Zawór ten łączy zasilanie z powrotem.

Jak to działa? Gdy termostaty w pokojach zamkną pętle, ciśnienie w instalacji rośnie. Wtedy otwiera się zawór nadmiarowo-upustowy, pozwalając wodzie krążyć w krótkim obiegu. Dzięki temu pompa ciepła zawsze zachowuje minimalny, wymagany przepływ wody.

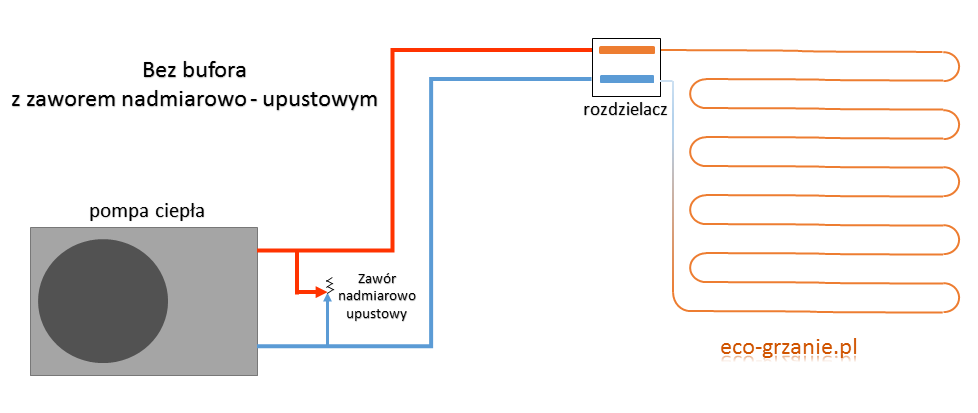

Na powyższym schemacie przedstawiono układ bez bufora, ale z zabezpieczeniem w postaci zaworu nadmiarowo-upustowego. Jest to rozwiązanie kompaktowe, stosowane w celu ochrony pompy przed błędami przepływu.

Kluczowe aspekty tego rozwiązania:

• Bypass (Obejście): Zawór łączy zasilanie z powrotem. W momencie, gdy termostaty w pomieszczeniach zamkną pętle ogrzewania podłogowego, zawór otwiera się, umożliwiając wodzie krążenie w „krótkim obiegu”.

• Ochrona pompy: Dzięki temu pompa ciepła nie zgłasza błędów braku przepływu i może bezpiecznie dokończyć cykl pracy.

• Zastosowanie: Rozwiązanie to sprawdza się w domach, gdzie zład wody w instalacji jest wystarczający, a priorytetem jest oszczędność miejsca w kotłowni.



Zalety:

• Oszczędność miejsca: Brak dużego zbiornika buforowego.

• Niski koszt: Zawór jest znacznie tańszy niż bufor.

Wady:

• Ryzyko taktowania: Mały zład wody sprawia, że pompa może częściej się włączać i wyłączać, co skraca życie sprężarki.

• Wymaga precyzyjnej regulacji: Źle ustawiony zawór może powodować niepotrzebne przegrzewanie powrotu.

• Nie mogą zostać zamknięte wszystkie pętle ogrzewania, należy pozostawić ilość otwartych pętli z wystarczającym zładem wody do defrostu.



6. Układ z buforem i zaworem nadmiarowo-upustowym

To „rozwiązanie hybrydowe”, które łączy bezpieczeństwo bufora szeregowego z dodatkową ochroną przepływu.

Jak to działa? Bufor jest wpięty szeregowo (najczęściej na powrocie), a zawór nadmiarowo-upustowy jest zamontowany między zasilaniem a powrotem przed rozdzielaczami.

Dlaczego warto? Jest to układ najczęściej zalecany przez producentów pomp ciepła w domach z ogrzewaniem podłogowym i termostatami. Bufor zapewnia odpowiednią ilość energii do odmrażania (defrost), a zawór nadmiarowy gwarantuje, że nawet jeśli wszystkie termostaty się zamkną, pompa nie zgłosi błędu przepływu

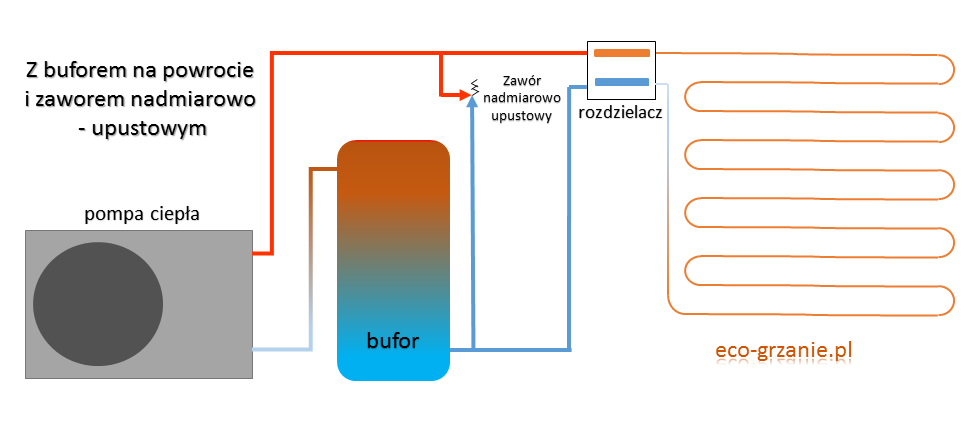

Na powyższym schemacie widzimy najbardziej kompletny i bezpieczny układ: z buforem i zaworem nadmiarowo-upustowym. To rozwiązanie „z podwójnym bezpiecznikiem”, które eliminuje niemal wszystkie ryzyka związane z pracą pompy ciepła.

Dlaczego to najlepszy wybór?

• Bufor (na powrocie): Zwiększa zład wody, co stabilizuje pracę pompy i zapewnia bezproblemowe odmrażanie parownika (defrost).

• Zawór nadmiarowo-upustowy: Działa jako „bypass”. Jeśli wszystkie termostaty w pokojach się zamkną, zawór otworzy krótki obieg, dzięki czemu pompa ciepła nie zgłosi błędu przepływu i nie ulegnie awarii.

• Efektywność: Ponieważ bufor jest w układzie szeregowym, pompa zachowuje bardzo wysoki wskaźnik COP.

Zalety:

• Maksymalne bezpieczeństwo: Podwójna ochrona pompy ciepła.

• Stabilność: Połączenie zalet dużej ilości wody (bufor) i pewnego przepływu (zawór).

Wady:

• Wyższy koszt osprzętu w porównaniu do samego zaworu lub samego bufora.



FAQ – Najczęściej zadawane pytania

1. Czy bufor jest zawsze konieczny przy pompie ciepła?

Nie zawsze, ale w większości przypadków jest bardzo zalecany. Bufor jest zbędny tylko wtedy, gdy cała instalacja to ogrzewanie podłogowe bez termostatów, o bardzo dużym zładzie wody i zapewnionym stałym przepływie. W każdym innym scenariuszu bufor chroni sprężarkę przed przedwczesnym zużyciem.

2. Czy układ równoległy faktycznie zwiększa rachunki?

Tak, ale różnica jest zazwyczaj niewielka (ok. 3-5%). Wynika to z konieczności utrzymania nieco wyższej temperatury na pompie ciepła niż w samej instalacji z powodu mieszania się wody w zbiorniku. Można to zminimalizować, stosując czujnik temperatury bufora i precyzyjną regulację pomp obiegowych.

3. Jaka powinna być pojemność bufora?

Przyjmuje się, że dla pomp typu On/Off jest to ok. 20-30 litrów na każdy kW mocy pompy. W przypadku nowoczesnych pomp inwerterowych bufory mogą być mniejsze (np. 100-200l), jednak dla stabilnego procesu rozmrażania (defrost) i bezpieczeństwa instalacji, optymalnym wyborem są zbiorniki o pojemności 200-300 litrów.

4. Co się stanie, jeśli nie zamontuję zaworu nadmiarowo-upustowego?

Jeśli posiadasz termostaty pokojowe i zamkną się one jednocześnie (np. w słoneczny dzień), pompa ciepła może nagle stracić przepływ wody. Skutkuje to zatrzymaniem urządzenia z błędem „Low Flow”, a w skrajnych przypadkach może prowadzić do uszkodzenia wymiennika ciepła.

5. Lepiej zamontować bufor na zasilaniu czy na powrocie?

To zależy od schematu. W układzie szeregowym najczęściej montuje się go na powrocie, aby zwiększyć bezwładność wody wracającej do pompy. W układzie równoległym bufor łączy obie rury (zasilanie i powrót), pełniąc rolę sprzęgła hydraulicznego.

Podsumowanie: Jaki jest złoty środek?

Nie ma jednej dobrej odpowiedzi, ale istnieje prosta zasada:

1. Jeśli masz nowy dom i tylko podłogówkę – idź w szereg. To najtańsza eksploatacja.
2. Jeśli remontujesz stary dom, masz grzejniki i chcesz mieć „święty spokój” – wybierz układ równoległy.



Pamiętaj, że diabeł tkwi w szczegółach instalacji. Nawet najlepszy schemat musi być dopasowany do specyfiki Twojego budynku. Eksperci z Eco-Grzanie.pl pomogą Ci dobrać optymalne rozwiązanie, które zagwarantuje bezawaryjną pracę pompy przez lata.
